KNX-Installation im Einfamilienhaus: Planung, Aufbau und Ablauf

Warum die Installation im Einfamilienhaus anders zu planen ist als bei KNX allgemein

Ein Einfamilienhaus unterscheidet sich planerisch deutlich von einem Gewerbebau oder einer Mietwohnung: Es gibt in der Regel einen Bauherrn, der selbst über Budget und Funktionsumfang entscheidet, einen klar definierten Rohbau-Zeitplan und meist den Wunsch, möglichst viele Räume und Funktionen von Anfang an sinnvoll einzubinden, ohne das Budget zu sprengen. Genau hier entstehen die typischen Fragen: Welche Räume brauchen wirklich KNX, welche kommen auch mit einer Funk-Lösung aus? Wann im Bauablauf muss die Entscheidung fallen? Und wie stimme ich das mit Architekt und Elektriker ab, ohne den Bauzeitplan zu gefährden?

Die folgenden Abschnitte begleiten Sie durch genau diese Entscheidungen – von der ersten Funktionsplanung bis zur fertigen, programmierten Installation.

So ist ein KNX-System aufgebaut

KNX ist ein Bussystem: Alle Teilnehmer hängen an derselben zweiadrigen Busleitung (Twisted Pair, im Haus meist als Sonderleitung mit auffälligem, häufig grünem Mantel). Über diese Leitung werden Telegramme verschickt, zum Beispiel „Taster im Flur gedrückt" oder „Jalousie Wohnzimmer auf 40 Prozent". Die Netzspannung für Lampen, Steckdosen oder Antriebe läuft weiterhin über die normalen Stromleitungen. Der Bus transportiert nur Steuerinformationen.

Die wichtigsten Bausteine im Überblick:

Eine Besonderheit unterscheidet KNX von Funklösungen: Es gibt keine zentrale „Steuerbox", die alles am Laufen hält. Jeder Teilnehmer trägt sein Verhalten selbst, die Programmierung wird beim Inbetriebnehmen einmalig in die Geräte geladen. Fällt ein einzelner Taster oder Aktor aus, laufen die übrigen in der Regel weiter (anders bei der Spannungsversorgung, siehe Fehlerliste unten). Das ist einer der Gründe, warum KNX im Neubau gerne für Licht, Jalousien und Heizung gewählt wird.

Linien und Bereiche. Größere Anlagen werden in Linien gegliedert, mehrere Linien lassen sich zu Bereichen zusammenfassen. Wie viele Teilnehmer an eine Linie passen und wie die Spannungsversorgung dimensioniert wird, legen Standard und Herstellerangaben fest – das ist Aufgabe des Planers und kein Detail, das Bauherren selbst berechnen müssen. Für ein Einfamilienhaus bedeutet das praktisch: Je nach Geräteanzahl kommt die Anlage mit einer oder wenigen Linien aus; wie sie aufgeteilt wird, entscheidet der Planer, der auch Reserven für spätere Geräte einplant.

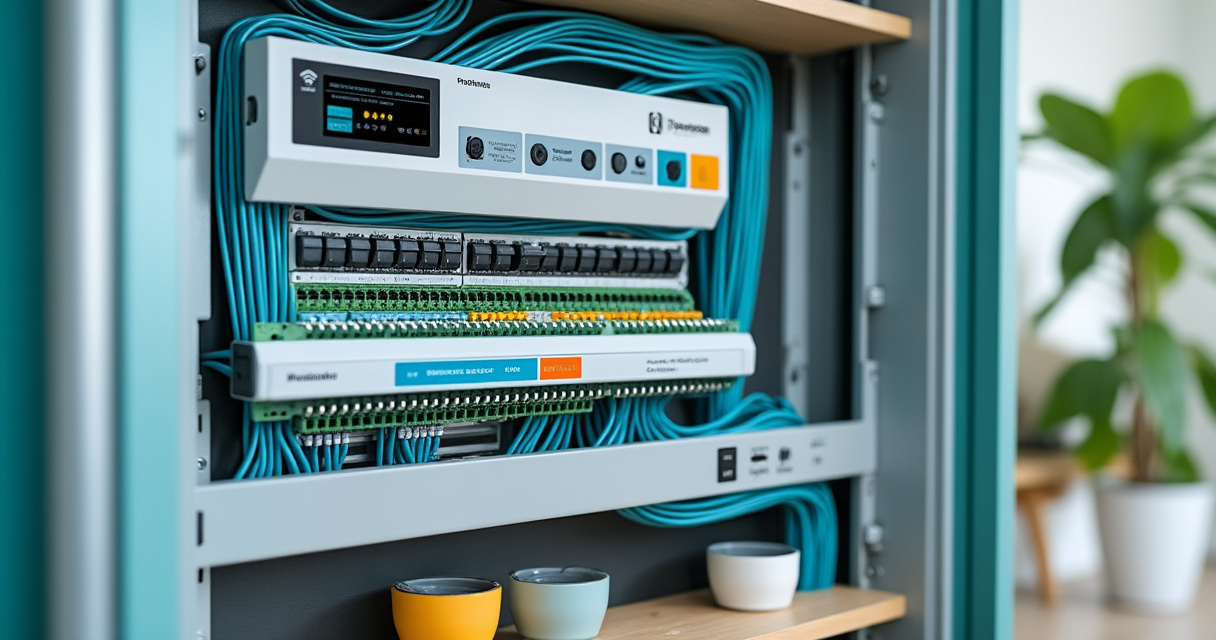

Zentrale Verteilung. Die Busleitung darf als Linie, Baum oder Stern verlegt werden (geschlossene Ringe vermeidet der Planer). Die Aktoren sitzen meist gesammelt im Verteiler, von dort laufen die Lastleitungen zu Lampen und Antrieben. Der Vorteil: Fehlersuche und Erweiterungen bleiben übersichtlich. Der Nachteil: Der Platzbedarf im Verteilerschrank ist größer als bei einer konventionellen Installation. Fragen Sie im Planungsgespräch deshalb gezielt nach Größe und Standort der Verteiler (siehe Checkliste unten).

Neubau oder Nachrüstung: Der richtige Zeitpunkt entscheidet

Neubau: Der günstigere und unkompliziertere Zeitpunkt für KNX ist der Rohbau. Die Busleitung wird zusammen mit den ohnehin geplanten Stromleitungen verlegt – zusätzlicher baulicher Aufwand entsteht kaum, weil die Wände sowieso noch offen sind. Wer ein Einfamilienhaus neu baut und KNX grundsätzlich in Erwägung zieht, sollte die Entscheidung deshalb so früh wie möglich mit dem Elektroplaner besprechen.

Nachrüstung im fertigen Haus: Ist der Rohbau bereits abgeschlossen und verputzt, bedeutet eine nachträgliche KNX-Installation, Wände für die Busleitung zu öffnen – das ist aufwendiger, staubiger und teurer als im Neubau. Praktikabel wird eine Nachrüstung vor allem dann, wenn ohnehin eine größere Sanierung mit Elektroarbeiten ansteht, weil dann die Wände sowieso geöffnet werden. Die Wege und Grenzen beschreibt der Ratgeber KNX nachrüsten im Bestandshaus.

Kompromiss – Leerrohre vorsehen: Wer sich beim Neubau noch nicht endgültig für den vollen KNX-Ausbau entscheiden möchte, kann mit dem Elektriker besprechen, zumindest Leerrohre für eine mögliche spätere Nachrüstung mitzuverlegen. Das hält die Option offen, ohne sofort den vollen Aufwand zu betreiben.

Zeitplan im Neubau: Wer entscheidet wann?

Die genauen Termine hängen vom Bauzeitplan ab. Die Reihenfolge der Entscheidungen ist aber in nahezu jedem Neubau ähnlich:

Praxistipp: Gehen Sie vor dem Innenputz einmal mit Ihrer Wunschliste durch das Haus. Dosen und Leitungen, die jetzt fehlen, lassen sich später nur mit Stemmarbeiten ergänzen.

Einen ausführlichen Vergleich der Funk-Standards untereinander finden Sie im Ratgeber Zigbee vs. Thread. Wie Thread als moderner Mesh-Standard konkret funktioniert, erklärt der Ratgeber Thread Border Router erklärt.

Zusammenarbeit mit dem Elektriker

Der Elektriker ist Ihr wichtigster Ansprechpartner für die praktische Umsetzung. Er verlegt die Busleitung im Rahmen der ohnehin geplanten Elektroinstallation und stimmt sich dafür eng mit dem Rohbauablauf ab. Nicht jeder Elektrobetrieb hat jedoch tiefe KNX-Erfahrung – fragen Sie das gezielt schon beim ersten Termin ab, idealerweise noch vor der Elektroplanung.

Für die Systemplanung (Funktionsumfang, Anzahl Busteilnehmer, Raumaufteilung) und die spätere Programmierung mit der ETS-Software wird bei größeren Projekten häufig zusätzlich ein KNX-Fachplaner oder -Integrator hinzugezogen. Klären Sie frühzeitig, ob Ihr Elektriker das selbst übernimmt oder ob ein externer Partner eingebunden wird – das beeinflusst sowohl den Zeitplan als auch die Ansprechpartner für spätere Erweiterungen. Für die Wochen um den Einzug hilft zusätzlich die Smart-Home-Checkliste für den Einzug.

Selbst machen, selbst planen, selbst programmieren?

Die Frage „KNX selbst installieren" taucht oft auf, weil KNX-Geräte im Handel frei erhältlich sind. Die Antwort hat zwei Teile:

Das gehört in die Hand der Elektrofachkraft: alles, was mit Netzspannung zu tun hat. Dazu zählen Verteilerarbeiten, der Anschluss von Aktoren an Lastkreise und die Abnahme der Anlage. Auch die Verlegung der Busleitung im Rohbau wird in der Praxis vom Elektrobetrieb übernommen, weil sie Teil der Gesamtinstallation ist.

Das können Bauherren selbst beitragen: die Funktionsliste und das Bedienkonzept, die Dokumentation der Räume, die Prüfung der Unterlagen und die spätere Pflege. Auch die ETS-Software lässt sich für Privatanwender lizenzieren – Details zu den Lizenzvarianten und ihrem Funktionsumfang gibt die KNX-Organisation an. Ob eine Eigenprogrammierung sinnvoll ist, hängt davon ab, wie gut Sie sich einarbeiten wollen und ob Ihr Elektriker die Projektdatei freigibt. Wichtig: Fehler in der Programmierung sind meist harmlos, Fehler in der Verdrahtung können gefährlich sein. Deshalb bleibt die Trennung klar.

Wer einmal ein Haus mit KNX bezogen hat, ändert später häufig noch Szenen oder Tastenbelegungen. Lassen Sie sich deshalb schon bei der Planung erklären, wie solche Änderungen künftig ablaufen und was sie kosten.

Checkliste für den ersten Termin

• Hat der Betrieb bereits KNX-Projekte in Einfamilienhäusern umgesetzt?
• Wird die Systemplanung intern oder über einen externen KNX-Integrator abgewickelt?
• Welche Räume/Funktionen sollen von Anfang an mit KNX ausgestattet werden, welche später per Gateway oder Funk ergänzt werden?
• Ist im Elektroplan bereits ein Platz für die KNX-Zentrale und die Unterverteilungen vorgesehen?
• Werden zumindest Leerrohre für mögliche spätere Erweiterungen mitverlegt?
• Wer übernimmt die Inbetriebnahme und Programmierung mit ETS – und wer ist bei späteren Anpassungen Ansprechpartner?

Eine ausführlichere Liste an Fragen für den Elektriker-Termin – auch über KNX hinaus – finden Sie im Ratgeber „Smart Home vom Elektriker".

KNX-Systemaufbau und Verkabelung im Detail

Wer nach „Aufbau KNX“ oder „Verkabelung KNX“ sucht, will meist verstehen, was im Haus tatsächlich verlegt wird. Der Kern ist eine separate Busleitung mit Kleinspannung, die neben den normalen Stromleitungen läuft. Über sie tauschen alle Busteilnehmer Telegramme aus; die Laststromkreise für Licht, Steckdosen und Rollläden bleiben normale Netzspannungsleitungen und laufen vom Aktor zum Verbraucher.

Die Bausteine einer KNX-Anlage

• Spannungsversorgung: speist den Bus mit Kleinspannung und sitzt meist im Verteiler. Welche Leistung nötig ist, hängt von der Zahl der Busteilnehmer ab und wird vom Planer berechnet.
• Busleitung: verbindet Sensoren, Aktoren und Koppler. Sie wird in der Regel als Linie, Baum oder Stern geführt; eine geschlossene Ringleitung ist bei KNX-TP nicht vorgesehen. Die Details legt der Planer anhand der Herstellerangaben fest.
• Sensoren: Taster, Präsenz- und Bewegungsmelder, Temperaturfühler, Wetterstation. Sie senden nur Telegramme.
• Aktoren: Schalt-, Dimm-, Jalousie- und Heizungsaktoren setzen Telegramme in Schaltvorgänge um. Sie sitzen häufig zentral im Verteiler, was Sternverdrahtung der Lastleitungen bedeutet, oder dezentral in Unterputzdosen.
• Koppler: Linien- und Bereichskoppler gliedern größere Anlagen in Teilnetze und begrenzen den Datenverkehr. Ob ein Einfamilienhaus mehrere Linien braucht, ergibt sich aus der Teilnehmerzahl und den Vorgaben des Herstellers.
• Schnittstellen: IP-Router oder IP-Schnittstelle für die Programmierung per Netzwerk und für Anbindungen an Visualisierung oder Sprachassistenten.

Was Bauherren zur Verkabelung wissen sollten

Die Busleitung ist ein spezielles, geschirmtes Kabel; für die Verlegung neben Netzspannungsleitungen und für die Trennung der Adern in Verteiler- und Gerätedosen gelten Installationsregeln, die Ihre Elektrofachkraft kennt und umsetzt. Wichtig für Sie ist weniger das Kabel selbst als die Frage, wo es hinführt: Jeder Taster, jeder Melder und jeder Rollladen braucht einen Anschluss an den Bus oder an einen Aktor. Eine raumweise Funktionsliste vor der Elektroplanung verhindert, dass später Leitungen fehlen. Das Verlegen der Busleitung, der Anschluss im Verteiler und alle Arbeiten an Netzspannung gehören ausschließlich in die Hände einer Elektrofachkraft.

Inbetriebnahme: Vom Kabel zur Funktion

Nach der Montage haben die Geräte zunächst nur eine Standardadresse und tun nichts. In der Inbetriebnahme vergibt der Programmierer mit der ETS-Software jedem Gerät eine physikalische Adresse, legt Gruppenadressen für Funktionen fest und verknüpft Sensoren mit Aktoren („Taster Flur schaltet Licht Flur“). Anschließend werden Szenen, Zeitschaltungen und Automationen programmiert und jede Funktion vor Ort geprüft. Lassen Sie sich zum Schluss die Projektdatei, die Gruppenadressliste und einen Verteilerplan übergeben, damit auch ein anderer Fachbetrieb später Änderungen vornehmen kann.

KNX nachrüsten und im Bestand planen

Im Bestand ist die Busleitung der Knackpunkt: Ohne offene Wände lässt sie sich nur aufwendig nachziehen. Welche Wege es gibt, etwa Funkvarianten oder das Teilnachrüsten einzelner Räume bei einer Sanierung, beschreibt KNX nachrüsten im Bestandshaus. Für den Gesamtüberblick über den Standard lesen Sie KNX im Smart Home erklärt; welche Fragen Sie dem Elektriker stellen, steht in Smart Home vom Elektriker.

KNX planen: Fragen, die vor dem Angebot geklärt sein sollten

• Welche Funktionen soll jeder Raum bekommen, und was davon muss auch ohne Smart-Home-Steuerung per Taster funktionieren?
• Wo sitzen Verteiler, Spannungsversorgung und IP-Schnittstelle, und ist dort Platz für spätere Erweiterungen?
• Wer programmiert die Anlage, und erhalten Sie die ETS-Projektdatei bei der Übergabe?
• Wie sollen Sprachassistenten oder Matter angebunden werden (siehe Sprachassistenten)?
• Welche Leistungen sind im Angebot enthalten und welche nicht? Lassen Sie sich Material, Planung und Programmierung getrennt ausweisen.

Typische Fehler bei der KNX-Planung

• Zu knapp geplant. Wer jede Reserve streicht, zahlt später für nachträgliche Leitungen. Reserven in Verteiler und Busleitung ersparen oft nachträgliche Eingriffe.
• Funktionsliste fehlt. Ohne schriftliche Wunschliste entscheidet der Betrieb nach Standardannahmen – und es fehlen am Ende Taster, Sensoren oder Aktorkanäle.
• Keine Dokumentation. Fehlen Projektdatei und Gruppenadressen, bindet Sie das an den ursprünglichen Betrieb.
• App statt Taster. Ein Haus, das nur per Smartphone bedienbar ist, ist im Alltag und für Gäste unpraktisch. Klassische Bedienung bleibt die Basis.
• Alles auf einmal wollen. Eine schlanke Grundausstattung (Licht, Jalousien, Heizung) mit Reserven ist robuster als eine überladene erste Version. Spätere Erweiterungen bleiben möglich, wenn Busleitung und Verteiler dafür vorbereitet sind.
• Kein Plan für den Ausfall. Klären Sie, wie das Haus bei Netzausfall oder defektem Netzteil bedienbar bleibt und wer im Störfall erreichbar ist.

Wenn der Budgetrahmen wackelt, hilft unser Budget-Stufenplan für Smart Home: Er zeigt, wie sich Funktionen in Stufen einführen lassen.
